레이저 센서 > 마이크로미터(측장센서,2차원 치수측정기)

마이크로미터(측장센서,2차원 치수측정기)

레이저 광이 수신기를 향해 전송되는 "그림자"측정 원리를 사용하여 측정 : 물체의 틈, 모서리 위치, 치수 특성, 와이어, 막대 및 기타 실린더의 직경등 비접촉식 측정 및 점검

두 가지 모델

RF651 : 직접 반사형
RF656 : 고 정밀용

Models

Specifications

Operation

Applications

Video

Downloads

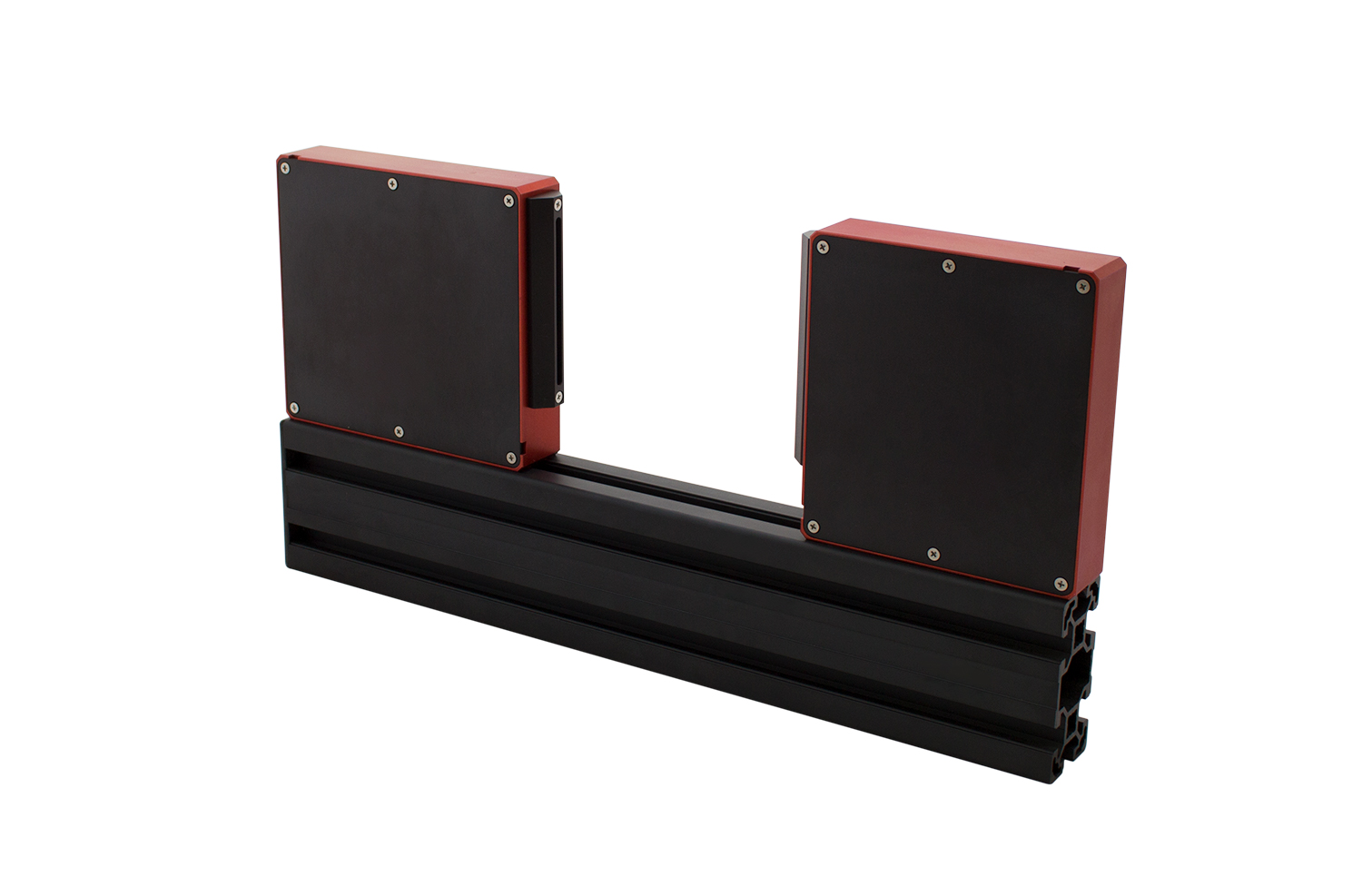

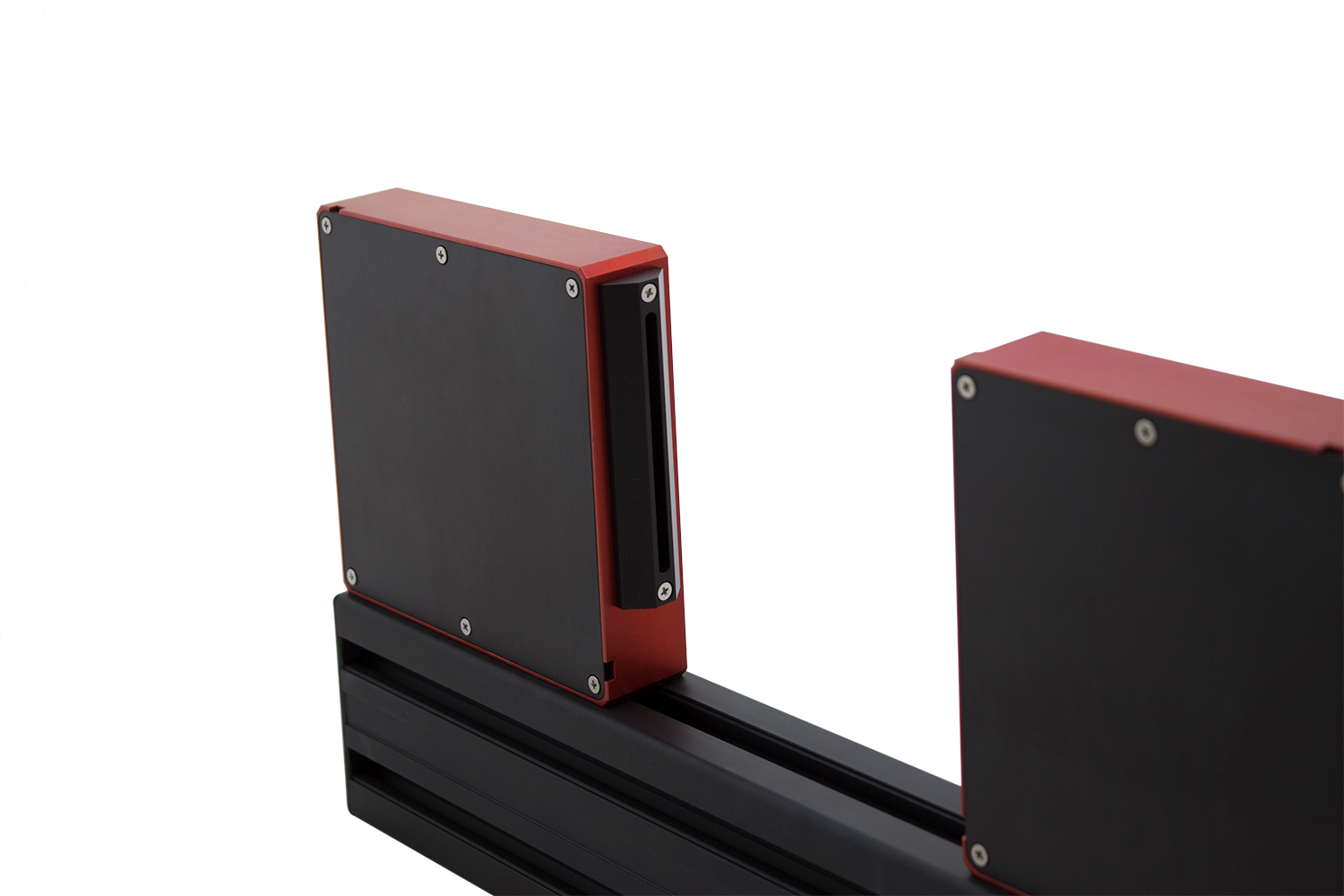

RF 651 Series

Direct through beam micrometers
Long distance between transmitter and receiver

Measuring ranges (mm)

25, 50, 75, 100

Accuracy (µm)

± 3...20

Measuring rate (kHz)

2, 10

RF 656 Series

High precision micrometers with telecentric lenses

Measuring ranges (mm)

5, 10, 25

Accuracy (µm)

± 0,3...1

Measuring rate (kHz)

2, 10

RF 651 Series

Direct through beam micrometers
Long distance between transmitter and receiver

Measuring ranges (mm)

25, 50, 75, 100

Accuracy (µm)

± 3...20

Measuring rate (kHz)

2, 10

RF 656 Series

High precision micrometers with telecentric lenses

Measuring ranges (mm)

5, 10, 25

Accuracy (µm)

± 0,3...1

Measuring rate (kHz)

2, 10

Optical Micrometers RF651. Specification

RF651-	25	50	75	100
Measuring ranges (mm)	25	48	75	98
Minimum size of the object (mm)	0.5	1	1.5	2
Accuracy (µm)	±5	±10	±15	±20
Max measurement frequency (Hz)	2000	2000	2000	2000
Light source	LED or laser
Laser safety class	1 (IEC60825-1)
Output interface
Digital	RS232 (max. 921,6 kbit/s) or RS485 (max. 921,6 kbit/s) or Ethernet & (RS32 or RS485)
Analog	4...20 mA (load ≤ 500 Ohm) or 0...10 V
Synchronization input	2,4 – 5 V (CMOS, TTL)
Logic output	three outputs, NPN: 100 mA max; 40 V max
Power supply, V	24 (9 ...36)
Power consumption, W	1,5..2
Environment resistance
Enclosure rating	IP67
Vibration	20g/10...1000Hz, 6 hours, for each of XYZ axes
Shock	30 g / 6 ms
Operation temperature, °С	-10...+60
Relative humidity	5-95% (no condensation)
Housing material	aluminum
Weight (without cable), gram	600	2000	2600	4000

* Typical data obtained when a knife edge was used to interrupt the beam and distance between transmitter and receiver is equal of two measurement range.

Optical Micrometers RF656. Specification

RF656-	5	10	25
Measuring ranges (mm)	±1х5	±3х10	±5х25
Minimum size of the object (mm)	0.03	0.05	0.1
Transmitter-Receiver distance	25	56	63
Accuracy (µm)	±0.3	±0.5	±1
Max measurement frequency (Hz)	2000	10000	10000
Light source	LED
Laser safety class	1 (IEC60825-1)
Output interface
Digital	RS232 (max. 921,6 kbit/s) or RS485 (max. 921,6 kbit/s) or Ethernet & (RS32 or RS485)
Analog	4...20 mA (load ≤ 500 Ohm) or 0...10 V
Synchronization input	2,4 – 5 V (CMOS, TTL)
Logic output	three outputs, NPN: 100 mA max; 40 V max
Power supply, V	24 (9 ...36)
Power consumption, W	1,5...2
Environment resistance
Enclosure rating	IP67
Vibration	20g/10...1000Hz, 6 hours, for each of XYZ axes
Shock	30 g / 6 ms
Operation temperature (°С)	-10...+60
Relative humidity	5-95% (no condensation)
Housing material	aluminum
Weight (without cable) (g)	600	600	600

* Typical data obtained when a knife edge was used to interrupt the beam and distance between transmitter and receiver is equal of two measurement range.

(1) 모델 RF651 작동 원리

마이크로미터의 작동은 '그림자'원칙을 기반으로 작동. 마이크로미터는 송신기 1과 수신기 2로 구성. 레이저 3의 방사는 렌즈 4로 시준(=조준선에 목표물을 일치시킴). 시준 된 beam(빔) 영역에 있는 물체 5에 의하여 형성된 그림자 이미지를 CCD 포토 검출기array (어레이) (6)으로 전송, 프로세서 (7)은 음영 경계 위치로부터 대상물의 위치 (크기)를 계산

(2) 모델 RF656 작동 원리

마이크로미터 작동은 '그림자'원칙을 기반으로 작동. 마이크로미터는 송신기 1과 수신기 2로 구성. 레이저 3의 방사는 렌즈 4로 시준. 대상과 함께 평행 광선 영역에 놓인 5, 텔레 센 트릭 렌즈 6에 의해 형성된 그림자 이미지가 스캔되고 CCD 포토 검출기 array(어레이) (7)를 구비한다. 프로세서 (8)는 음영 경계 (들)의 위치로부터 객체의 위치 (크기)를 계산
